HOHE DYNAMIK UND STARKE BESCHLEUNIGUNG

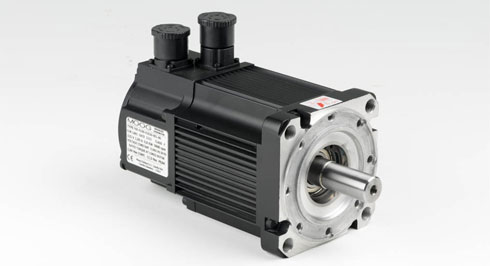

Die bürstenlosen Moog HD-Servomotoren sind Permanentmagnetmotoren, die sich durch extrem hohe Leistung und hohe Beschleunigungsgeschwindigkeiten auszeichnen. Der Fastact H-Motor ist in einer Vielzahl von Größen mit Nenndrehmomenten von 2 Nm bis 909 Nm und Spitzendrehmomenten von 11 Nm bis 2.089 Nm erhältlich. Sie bieten eine hohe Dauer- und Spitzenleistung sowie eine hervorragende Dynamik. Die Motoren der Fastact H-Serie verfügen über spezielle Wicklungen, um die Leistung zwischen Motor und Antrieb zu optimieren. Die Motoren können auch mit Resolvern, Encodern und speziellen Feedback-Geräten ausgestattet werden. Modular aufgebaut können diese Motoren mit Sonderwellen oder Flanschen angeboten werden.

Kontaktieren Sie unsere Experten

Jump To:
Übersicht
Spezifikationen
Ressourcen

Eigenschaften

  • AC-Servomotor (Synchronmotor)
  • Erhältlich mit speziellen Feedbacksystemen
  • Konvektions-, Lüfter- sowie Wasserkühlung verfügbar
  • Sonderwicklungen möglich

Vorteile

  • Hohe Dynamik
  • Außergewöhnliche Leistungsdichte
  • Optimale Zuverlässigkeit
  • Hohe Überbelastungsfähigkeit und hohe Beschleunigungsgeschwindigkeiten
  • Außergewöhnliches Leistungs-Masse-Verhältnis bei der flüssigkeitsgekühlten Version
  • Flexibles und modulares Design

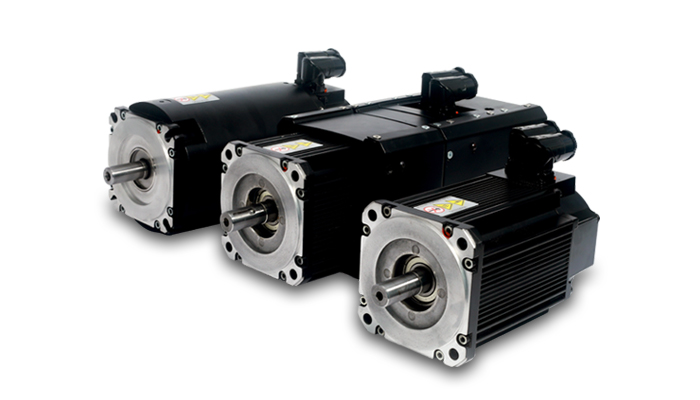

Moog HD (High Dynamic) Servomotoren



Märkte und Anwendungen

Spezifikationen

  Maßeinheit HD Servomotoren
Stillstandsmoment M° Nm [lb-in] 2,91-996
[26-8.815]
Spitzendrehmoment Mmax Nm [lb-in] 69.338
[97-18.489]
Nenndrehzahl  nN min-1 [rpm] 6.000-500
Trägheitsmoment  J Kg cm2
[lb-insec2 x 10-4]		 3,40-1.985 [48-28.233]
Positionsgeber Standard
Optional		 2-Pol Resolver
Absoluter Single- und
Multiturn-Encoder
Temperaturüberwachung N/A PTC
Bremse N/A Optional
Zwischenkreisspannung  VDC V 565
Zertifizierung / Kennzeichnung N/A CE, UL/cUL
Kühlung N/A Konvektions-, Lüfter-, Wasserkühlung
