Hydraulische Hochfrequenz-Simulationsplattformen

Eine Hochfrequenz-Simulationsplattform (die auch als Mehrachs-Bewegungsplattform oder MAST bezeichnet wird), ist ein dynamisches Testsystem für Forschungs- und Entwicklungszwecke. Sie erfordert eine spezielle Konfiguration in Verbindung mit einem Test Controller. Die Simulationsplattform arbeitet mit einer modernen digitalen Architektur, die auf Hard- und Software der neuesten Generation basiert.

Der Kunde bestellt üblicherweise nicht einfach eine hydraulische Simulationsplattform, sondern eine Lösung für bestimmte Aufgabenstellungen innerhalb einer genauen Spezifikation. Die geforderten Eigenschaften können so unterschiedlich sein, dass Moog mitunter die Grenzen bisher verwendeter hydraulischer, elektrischer oder mechanischer Ansätze neu definieren muss. Dabei sorgen unsere Experten stets dafür, dass jede Lösung technisch machbar ist und den Anforderungen des Kunden genau entspricht.

Für eine Hydraulikplattform mit 6 Freiheitsgraden (DOF) sind 50 Hz Branchenstandard – sollen mithilfe maßgeschneiderter Lösungen höhere Frequenzen erreicht werden, so ist unsere Expertise gefragt. Unsere hydraulischen Standard-Simulationsplattformen erreichen Frequenzen bis zu 100 Hz, kundenspezifische Lösungen auch Werte deutlich darüber.

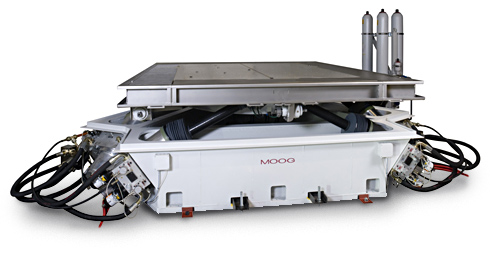

Die dynamische hydraulische Hochfrequenz-Simulationsplattform besteht aus einer extrem kompakten und leichten Plattform in Kombination mit einer Spannvorrichtung aus Bodenplatten, auf denen belastbare hydrostatische Stellglieder mithilfe von Stangen montiert sind, die von den Stellgliedern bis zu der Plattform reichen.

Position und Beschleunigung werden vom System mithilfe einer integrierten Steuerhard- und Software geregelt. Die Simulationsplattform eignet sich für schwere Lasten, zeichnet sich gleichzeitig jedoch durch minimalen Platzbedarf aus.

Die Lösung von Moog

• Tests für ein breites Produktspektrum unter verschiedenen Betriebsbedingungen
• Optimierung von Testqualität und -geschwindigkeit
• Kostenkontrolle
