MB-E-6DOF-60-14000KG

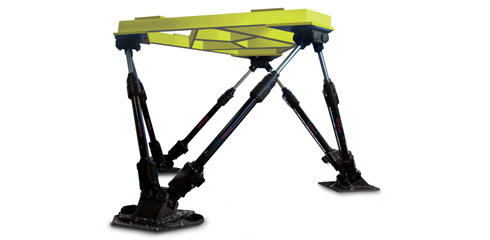

Elektrische Motion Base MB-E-6DOF/60/14000KG *
Die MB-E-6DOF/60/14000KG Motion Base (vormals 6DOF30000E) eignet sich für eine Brutto-Bewegungslast (GML) von 14.000 kg. Sie besteht aus sechs elektrischen Aktuatoren.
Auslenkung
| Einzel | Maximal | ||||||
|---|---|---|---|---|---|---|---|
| Längs (x) | - 1007 mm/ + 1300 mm | ± 1320 mm | |||||
| Lateral (y) | ± 1080 mm | ± 1200 mm | |||||
| Vertikal (z) | ± 870 mm | ± 970 mm | |||||
| Wanken | ± 26,2 º | ± 28,9 º | |||||
| Nicken | - 24,1 º / + 26,5 º | - 27,0 º / + 29,9 º | |||||
| Gieren | ± 33,0 º | ± 36,9 º | |||||
Geschwindigkeit
| Längs (x) | ± 1000 mm/s | ||||||
| Lateral (y) | ± 1000 mm/s | ||||||
| Vertikal (z) | ± 800 mm/s | ||||||
| Wanken | ± 22,0 º/s | ||||||
| Nicken | ± 31,0 º/s | ||||||
| Gieren | ± 35,0 º/s | ||||||
Beschleunigung
| Längs (x) | ± 7000 mm/s² | ||||||
| Lateral (y) | ± 7000 mm/s² | ||||||
| Vertikal (z) | ± 9000 mm/s² | ||||||
| Wanken | > 150 º/s² | ||||||
| Nicken | > 150 º/s² | ||||||
| Gieren | > 150 º/s² | ||||||
Literatur
Typische Anwendungen
- Vollständige Flugsimulation entsprechend FAA and EASA Level C/D
- PKW- und LKW-Simulation
- Panzersimulation
Legende *)
MB- : Motion Base
E-/EP-/H- : Elektrisch/ Elektrisch-pneumatisch/ Hydraulisch
#DOF/ : Anzahl von DOF
#/ : Hub (inch)
#KG : Bruttobewegungslast (kg)
Beispiel: MB-E-6DOF/12/1000KG
