MB-E-6DOF/24/1800KG

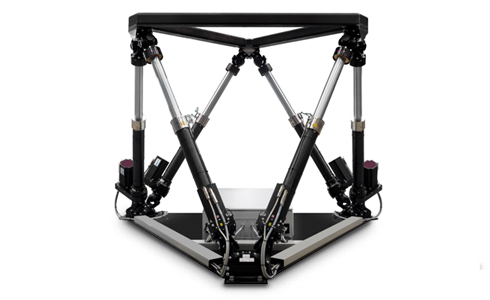

Elektrische Motion Base MB-E-6DOF-24-1800KG*

Die MB-E-6DOF/24/1800KG Motion Base (vormals E-CUE 624-1800) eignet sich für eine Brutto-Bewegungslast (GML) von 1,800 kg. Sie besteht aus sechs elektrischen Aktuatoren mit einem Hub von je 600 mm.

Auslenkung

  Einzel Maximal
Längs (x) - 460 mm/ + 570 mm ± 570 mm
Lateral (y) ± 460 mm ± 490 mm
Vertikal (z) ± 390 mm ± 390 mm
Wanken ± 23,2 º ± 23,8 º
Nicken - 23,0 º / +25,6 º - 27,4 º / + 31,6 º
Gieren ± 24,3 º ± 27,5 º



Geschwindigkeit


Längs (x) ± 700 mm/s
Lateral (y) ± 700 mm/s
Vertikal (z) ± 500 mm/s
Wanken ± 34,0 º/s
Nicken ± 35,0 º/s
Gieren ± 36,0 º/s



Beschleunigung


Längs (x) ± 7000 mm/s²
Lateral (y) ± 7000 mm/s²
Vertikal (z) ± 10000 mm/s²
Wanken ± 225 º/s²
Nicken ± 225 º/s²
Gieren ± 225 º/s²



Literatur

Overview - Motion Systems

Article - Electrifying the Feel of Flight

Typische Anwendungen

  • Fahrsimulation für LKW, Rennwagen und Panzer
  • Fahrsimulation für Schienenfahrzeuge
  • Stabilisierungssimulation



Legende *)

MB- : Motion Base
E-/EP-/H- : Elektrisch/ Elektrisch-pneumatisch/ Hydraulisch
#DOF/ : Anzahl von DOF
#/ : Hub (inch)
#KG : Bruttobewegungslast (kg)


Beispiel: MB-E-6DOF/12/1000KG
