MB-E-6DOF-12-1000KG

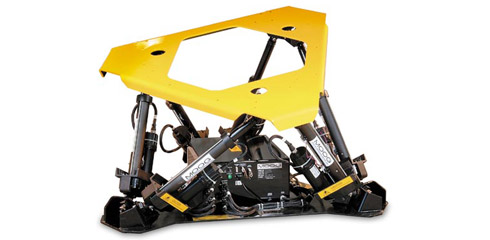

Elektrische Motion Base MB-E-6DOF/12/1000KG *

Die MB-E-6DOF/12/1000KG Motion Base (vormals 6DOF2000E) eignet sich für eine Brutto-Bewegungslast (GML) von 1.160 kg. Sie besteht aus sechs elektrischen Aktuatoren mit einem Hub von je 300 mm).

Ablenkung

  Einzel Maximum
Längs (x) ± 250 mm ± 070 mm
Lateral (y) ± 250 mm ± 260 mm
Vertikal (z) ± 180 mm ± 180 mm
Wanken ± 21,0 º ± 22,0 º
Nicken ± 22,0 º - 23,0 º / + 25,0 º
Gieren ± 22,0 º ± 23,0 º



Geschwindigkeit


Längs (x) ± 500 mm/s
Lateral (y) ± 500 mm/s
Vertikal (z) ± 300 mm/s
Wanken ± 30,0 º/s
Nicken ± 30,0 º/s
Gieren ± 40,0 º/s



Beschleunigung


Längs (x) ± 6000 mm/s²
Lateral (y) ± 6000 mm/s²
Vertikal (z) ± 5000 mm/s²
Rollen ± 500 º/s²
Nicken ± 500 º/s²
Gieren ± 400 º/s²





Literatur

Overview - Motion Systems

Article - Electrifying the Feel of Flight

Typische Anwendungen

  • Fahrertraining für Landfahrzeuge
  • Containerkrantraining
  • Schiffstraining
  • Verhaltensstudien (universitäre Forschungsprojekte)
  • Vorrichtungen für Abnahmeprüfungen für verschiedene Märkte



Legende *)

MB- : Motion Base
E-/EP-/H- : Elektrisch/ Elektrisch-pneumatisch/ Hydraulisch
#DOF/ : Anzahl von DOF
#/ : Hub (inch)
#KG : Bruttobewegungslast (kg)


Beispiel: MB-E-6DOF/12/1000KG
