MB-EP-6DOF/24/2800KG

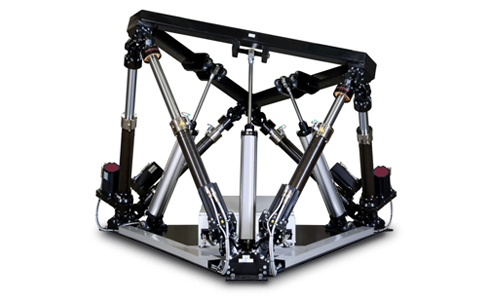

Elektrisch-pneumatische Motion Base MB-EP-6DOF/24/2800KG *
Die MB-EP-6DOF/24/2800KG Motion Base (vormals E-CUE 624-2800) eignet sich für eine Brutto-Bewegungslast (GML) von 2.800 kg. Sie besteht aus sechs elektrischen Aktuatoren mit einem Hub von je 600 mm und drei pneumatischen Aktuatoren, die für eine höhere Nutzlast geeignet sind.
Auslenkung
| Einzel | Maximal | ||||||
|---|---|---|---|---|---|---|---|
| Längs (x) | - 460 mm / + 570 mm | ± 570 mm | |||||
| Lateral (y) | ± 460 mm | ± 490 mm | |||||
| Vertikal (z) | ± 390 mm | ± 390 mm | |||||
| Wanken | ± 23,2 º | ± 23,8 º | |||||
| Nicken | - 23,0 º / + 25,6 º | - 27,4 º / + 31,6 º | |||||
| Gieren | ± 24,3 º | ± 27,5 º | |||||
Geschwindigkeit
| Längs (x) | ± 700 mm/s | ||||||
| Lateral (y) | ± 700 mm/s | ||||||
| Vertikal (z) | ± 500 mm/s | ||||||
| Wanken | ± 34,0 º/s | ||||||
| Nicken | ± 35,0 º/s | ||||||
| Gieren | ± 36,0 º/s | ||||||
Beschleunigung
| Längs (x) | ± 7000 mm/s² | ||||||
| Lateral (y) | ± 7000 mm/s² | ||||||
| Vertikal (z) | ± 10000 mm/s² | ||||||
| Wanken | ± 225 º/s² | ||||||
| Nicken | ± 225 º/s² | ||||||
| Gieren | ± 225 º/s² | ||||||
Literatur
Typische Anwendungen
- Fahrsimulation für Panzer und LKW
- Fahrsimulation für Schienenfahrzeuge und U-Bahnen
Legende *)
MB- : Motion Base
E-/EP-/H- : Elektrisch/ Elektrisch-pneumatisch/ Hydraulisch
#DOF/ : Anzahl von DOF
#/ : Hub (inch)
#KG : Bruttobewegungslast (kg)
Beispiel: MB-E-6DOF/12/1000KG
