Erweiterungs-Module

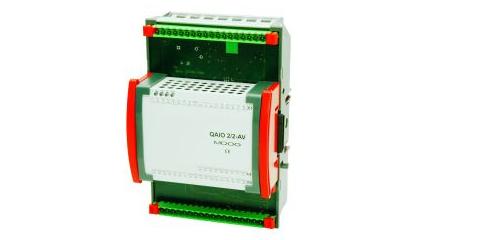

Analoges Modul QAIO 2/2

Analogen Ein-/Ausgangsmodul mit 16 Bit Auflösung der Ein- und Ausgänge.

Alle Ein-/Ausgänge werden in jedem Programmzyklus des MSC I oder MSC II gelesen und geschrieben, also mit minimal 100 µs beim MSC II oder 400 µs beim MSC I.

  • 2 analoge Eingänge einzeln konfigurierbar in der MACS Software als ±10 V, ±10 mA oder 4-20 mA
  • 2 analoge Ausgänge jeweils ±10 V, zusätzlich einzeln konfigurierbar in der MACS-Software als ±10 mA, ±50 mA oder 4-20 mA mit Kabelbruchüberwachung
  • 1 Referenzspannungsausgang: +10 V, kurzschlussfest
  • Das Modul wird auf eine DIN-Hutschiene aufgesteckt und über den internen Erweiterungsbus direkt mit einem MSC I oder MSC II verbunden



Literatur

Katalog - Baureihe M3000 Automatisierungssystem
